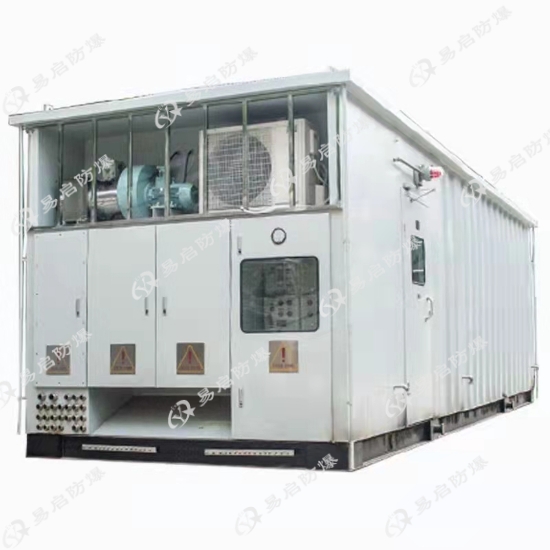

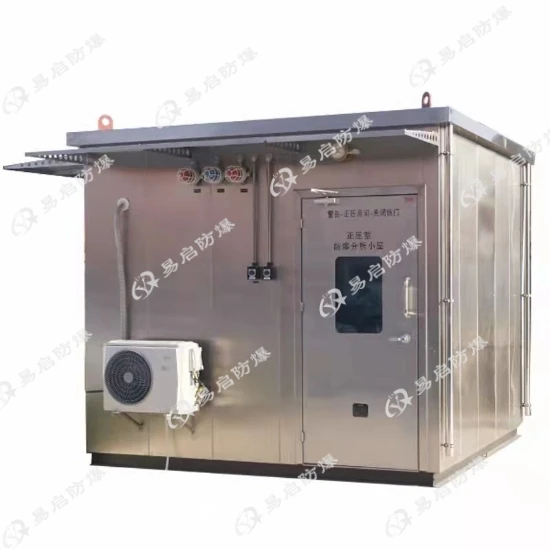

正压型防爆小屋

正压型防爆小屋

——用“正气”把危险挡在门外，为 1 区、2 区、21/22 区提供“拎包即用”的安全空间

持续 50–900 Pa 微正压，Ex pxb IIC T6 Gb 认证，可让普通配电、PLC、分析仪直接上柜，2 h 吊装就位，10 年免大修。

一、产品定义

正压型防爆小屋（Ex pxb IIC T6 Gb / Ex tD A21 IP66 T80 ℃）是一种采用“正压通风/补偿”隔离点燃源的预制式安全建筑。通过持续向密封舱内注入洁净空气或惰性气体，使舱内气压始终高于外部 50 Pa 以上，从而阻止可燃气体、粉尘进入，允许内部安装非防爆设备，广泛用于石化、燃气、煤矿、制药、军工等高危区域。

二、工作原理

1. 预换气：开机 5–30 min 内以 5–10 倍体积风量完成换气，确保内部可燃气体浓度 <25 % LEL。

2. 运行阶段：PLC 实时调节进/排气阀，维持 150–900 Pa；差压 <50 Pa **，<30 Pa 延时 5 s 切断主电源。

3. 紧急泄压：顶部爆破片或安全阀在 >1000 Pa 时瞬间泄压，保障结构安全。

三、核心结构与配置

| 模块 | 说明 |

|---|---|

| 主体框架 | 10#–20# 槽钢焊接，整体叉车孔、吊环，抗爆压力 ≥1 MPa |

| 墙体 | 外板 2 mm 304/碳钢喷塑 + 100 mm 阻燃岩棉 + 内板镀锌冲孔板，阻燃、隔热、防静电 |

| 屋顶 | 4 % 单坡/双坡，泄压口 + 防爆空调外机平台 |

| 正压系统 | 防爆风机、初/中/**过滤器、电加热/冷却盘管，风量 300–1500 m³/h |

| 电气 | 防爆配电箱、UPS、ATS、防爆照明、防爆插座 |

| 监控 | 可燃/有**体探头、温湿度、烟感、声光** |

| 通讯 | 5G 路由、光纤终端盒、防爆电话 |

| 消防 | 七氟丙烷/干粉自动灭火，手动启动按钮 |

四、技术规格（标准 3 m×2.5 m×2.7 m 单元）

| 项目 | 数值 |

|---|---|

| 防爆标志 | Ex pxb IIC T6 Gb / Ex tD A21 IP66 T80 ℃ |

| 正压范围 | 运行 150–900 Pa；** 50 Pa；切断 30 Pa |

| 气源 | 0.2–1.0 MPa 洁净空气/N₂，流量 5–15 m³/h |

| 工作温度 | -40 ℃ ~ +60 ℃ |

| 耐火极限 | 90 min（可定制 120 min） |

| 抗风压 | 1.5 kN/m²（12 级台风） |

| 重量 | 3.5 t（含内部设备） |

| 吊装方式 | 四点吊耳 + 叉车双孔 |

五、典型应用场景

• 石油化工：在线色谱/质谱分析小屋

• 天然气：LNG 接收站远程监控站

• 制药：洁净区 VOCs 监测小屋

• 煤矿：瓦斯抽采泵站控制室

• 军工：**库、推进剂厂房应急指挥室

• 海上平台：钻台、生活楼、应急避难舱

六、安装与运维

1. 安装：工厂预装 → 公路/海运 → 现场吊放 → 接电通气 → 2 h 调试完成。

2. 验收：第三方防爆检测 + 消防备案****。

3. 运维：每季度检查过滤器、差压传感器；年度校准传感器、灭火系统。

七、认证与服务

防爆合格证、消防型式检验、CE、ATEX、IECEx 全套文件；7×24 h 远程诊断，48 h 现场响应，10 年结构质保。

正压型防爆小屋用“一股正气”把普通电气设备武装成可在**场所安全运行的“移动安全堡垒”——吊装到位即可工作，无需昂贵隔爆元件，让高危现场瞬间拥有安全、舒适、智能的工作环境。
