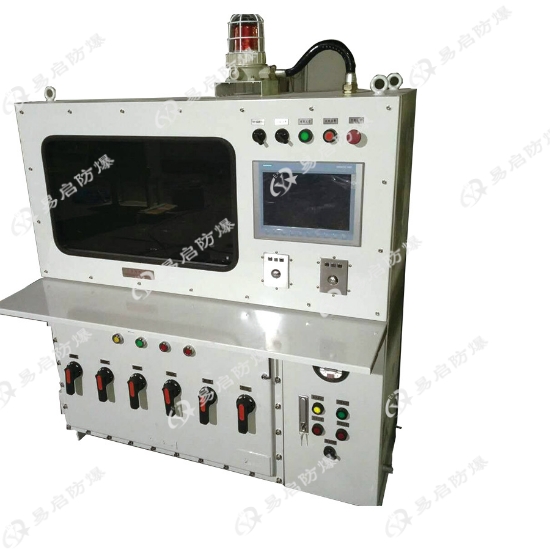

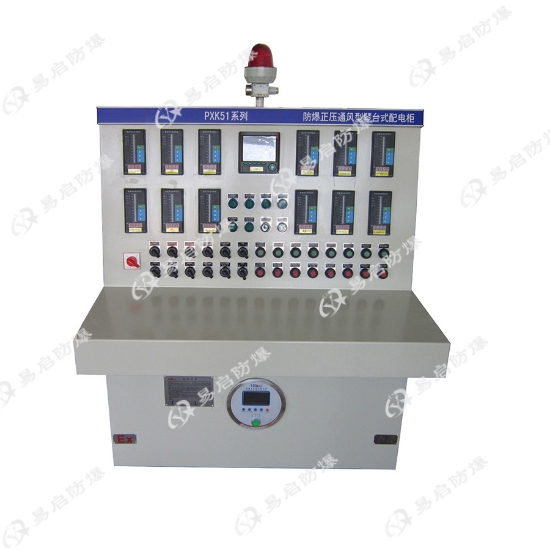

琴台式防爆正压柜

BXPK系列正压型防爆电气控制柜

——“给普通电器戴上正压安全盔”，在1区、2区及粉尘21/22区实现大功率配电、PLC、变频器的安全运行

Ex pxb IIC T6 认证 + 70~1600 Pa 智能正压，让任何普通元件在**场所“无火花、零腐蚀、免隔爆”即可上电工作。

一、产品定义

BXPK系列是采用“正压通风/补偿”隔离点燃源的复合型防爆电气柜。通过持续或间歇地向密封主腔注入洁净空气（或惰性气体），使腔内气压始终高于外部 50 Pa 以上，阻止可燃气体进入，从而允许内部安装常规断路器、变频器、PLC、触摸屏、大功率软启动器及 UPS 等非防爆元件，并确保整机满足 GB3836.5、IEC60079-2 要求。

二、核心结构

• 主柜（正压腔）：前后开门，正面钢化玻璃视窗，可安装 0.4 m~2.2 m 高任意规格元件；

• 副柜（控制腔）：内置正压自控系统、电磁阀、差压变送器、防爆声光**器、气源处理三联件；

• 气路接口：DN15~DN40 不锈钢快插，适配 0.4~0.8 MPa 洁净压缩空气或氮气；

• 进出线：下进下出电缆沟或防爆格兰，支持铠装电缆 Φ10~Φ80 mm。

三、智能正压控制流程

1. 开机预换气：30 min 自动换气，确保内部**性混合物浓度 < 25% LEL；

2. 运行监控：实时维持 150~900 Pa；>900 Pa 自动排气，<150 Pa 自动补气；

3. 安全联锁：≤70 Pa 切断主电源，门开断电，紧急手动泄压按钮；

4. 远程接口：RS485/Modbus-RTU、4G/以太网，支持 DCS、SCADA 接入。

四、技术规格（典型型号 BXPK-400Ex）

| 项目 | 参数 |

|---|---|

| 防爆标志 | Ex pxb IIC T6 Gb / Ex tD A21 IP66 T80 ℃ |

| 额定电压 | AC 220/380/415/660 V 50/60 Hz |

| 额定电流 | 100 A~630 A（可定制至 2500 A） |

| 正压范围 | 运行 150~900 Pa；** 70 Pa；排气 1000 Pa |

| 防护等级 | IP66（标配） |

| 防腐等级 | WF2 / C5-M（可选不锈钢 304/316L） |

| 气源要求 | 0.4~0.8 MPa 洁净空气，流量 ≥7 m³/h |

| 工作温度 | -20 ℃~+40 ℃（低温-40 ℃或高温+60 ℃可定制） |

| 外形尺寸 | 800×600×2200 mm 起（可按图非标） |

| 安装方式 | 落地式、壁挂式、琴台式、移动式 |

五、功能扩展

• 内置 UPS、双电源 ATS、大功率变频器 630 kW；

• 化学过滤进气，适用于含 H₂S、Cl₂ 等腐蚀性环境；

• 空调或热交换器散热，确保大功率元件长期运行；

• 防爆空调一体式集成，适用于高温沙漠或海洋平台。

六、典型应用场景

• 石油化工：炼油常减压装置、催化裂化主风机变频控制柜

• 天然气：LNG 接收站**外输泵、SCADA 控制室

• 煤化工：煤气化炉锁斗循环泵软启动器 400 kW

• 制药：洁净区恒温恒湿空调 PLC 柜、分析小屋

• 海洋平台：钻井泥浆泵 VFD、海水提升泵配电

• 军工**：发射井指挥系统、舰船**库 UPS 柜

七、安装与服务

• 现场仅需提供洁净气源与接地，电缆沟或桥架下进线；

• 出厂 FAT 报告、防爆合格证、CCC、ATEX、IECEx 全套文件；

• 7×24 h 远程诊断，48 h 现场服务，10 年备件共享仓。

BXPK系列正压型防爆电气控制柜用“一股正气”把普通配电设备武装成可在**场所安全运行的高可靠性系统——无需昂贵隔爆元件，也能让大功率控制与监测一步到位。
