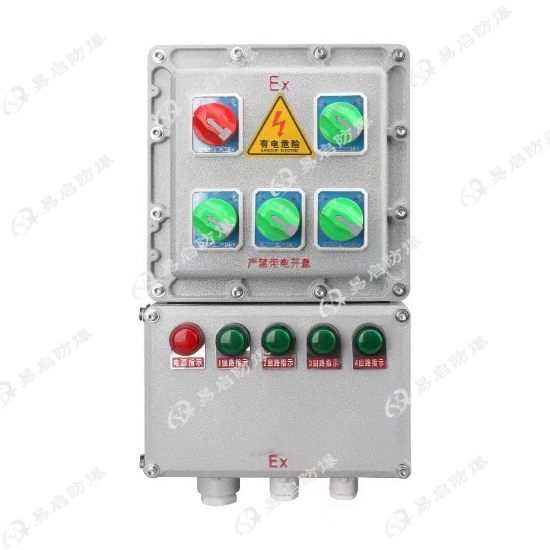

防爆照明配电箱

防爆照明配电箱  ——“点亮危险区”的一站式安全电源管家

Ex d e 复合防爆、IP66 全防护、单三相 220/380 V 通用，把灯具、插座、应急照明的配电、控制、保护全部装进一只防爆箱，即挂即用。

一、产品定义

防爆照明配电箱是专为**性气体 1 区、2 区及可燃性粉尘 20/21/22 区设计的末端电源分配设备，用于安全地向防爆灯、投光灯、应急灯、检修插座等负载提供过载、短路、漏电保护，并可实现就地或远程开关控制、定时、消防强启等功能。

二、核心优势

1. 权威多重防爆

   • 防爆标志：Ex d e IIC T6 Gb / Ex tD A21 IP66 T80 ℃

   • 隔爆主腔 + 增安接线腔，双重结构，零火花外逸。

2. 壳体坚固、全防护

   • 材质：ZL102 压铸铝合金（标配），可选 304/316L 不锈钢或**工程塑料；

   • 防护等级：IP66，WF2 防腐，盐雾 1000 h 无红锈；

   • 凹凸止口 + 硅橡胶密封条，防水、防尘、防紫外线。

3. 灵活电源与回路

   • 额定电压：AC 220 V/380 V，DC 24/110 V；

   • 额定电流：16 A、32 A、63 A、100 A、160 A、250 A 多规格；

   • 1~12 路输出，每路可配小型断路器、微型漏电断路器、熔断器。

4. 智能控制接口

   • 外置防爆按钮、旋钮、指示灯，实现就地开关；

   • 预留消防强启或无源触点，与 FAS、DCS 联动；

   • 可选时控开关、光控、人体红外，实现节能照明。

5. 安装便捷

   • 挂墙、立柱、支架三种安装方式，随机配不锈钢外露紧固件；

   • 进出线口：G1/2″~G2″ 螺纹或防爆格兰头，支持铠装/非铠装电缆。

三、技术规格（典型型号 BXM(D)-63/4K）

| 项目 | 参数 |

|---|---|

| 防爆标志 | Ex d e IIC T6 Gb / Ex tD A21 IP66 T80 ℃ |

| 额定电压 | AC 220/380 V |

| 额定电流 | 63 A |

| 输出回路 | 4 路（1P+N 或 3P+N 可选） |

| 防护等级 | IP66 |

| 防腐等级 | WF2 |

| 外壳材质 | 铝合金（可选不锈钢） |

| 安装方式 | 挂墙 / 立柱 |

| 重量 | 10~18 kg（视回路数） |

四、功能扩展

• 内置应急电池切换，市电失电自动点亮应急灯；

• 带防爆插座回路，供检修用电；

• 带浪涌保护器 SPD，防雷击感应过电压；

• 低温 -40 ℃ 硅橡胶密封圈，高温 +120 ℃ 氟橡胶密封圈。

五、典型应用场景

• 石油化工：装置区、管廊、罐区防爆照明配电；

• 天然气：门站、阀室、LNG 接收站道路及平台照明；

• 煤化工：煤仓、皮带栈桥、装卸区域防爆照明；

• 港口码头：油气化工码头高杆灯、投光灯配电；

• 军工设施：**库、洞库、舰船甲板照明；

• 市政隧道：含瓦斯、粉尘的城市地下管廊。

六、安装与维护

1. 安装步骤

   ① 挂墙或立柱固定 → ② 穿电缆 → ③ 套防爆格兰 → ④ 接线 → ⑤ 合盖通电。

2. 维护周期

   • 每季度检查密封圈、隔爆面、接地连续性；

   • 每年复测绝缘电阻、更换老化密封条。

七、认证与服务

• 防爆合格证、CCC、ATEX、IECEx、船级社 CCS 全套文件；

• 7×24 h 远程诊断，48 h 现场响应，10 年备品共享。

防爆照明配电箱把“危险区的灯光开关”装进一只通过 Ex d 认证的钢铁保险箱，让每一盏防爆灯都能安全、可靠、智能地准时亮起。
