Ex d IIC T6 隔爆外壳 + 软启动器/在线式变频器一体化设计,集限流、旁路、保护、通讯于一体,30 s 完成现场调试,10 年免大修。

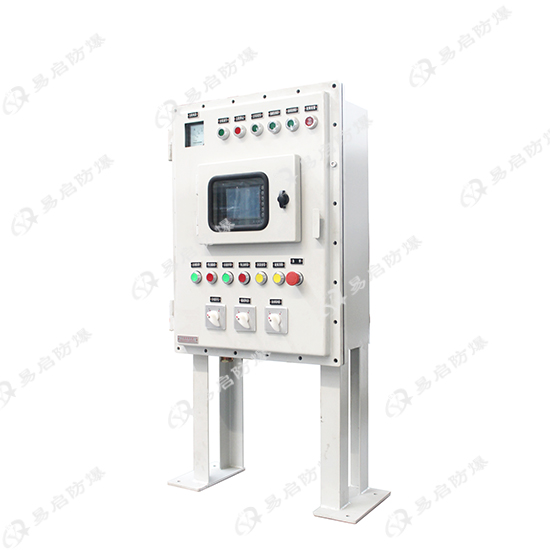

BXK系列防爆软启动控制柜
——让“重载电机”在0~600 kW内,于1区、2区也能“软起软停、零冲击、零火花”
Ex d IIC T6 隔爆外壳 + 软启动器/在线式变频器一体化设计,集限流、旁路、保护、通讯于一体,30 s 完成现场调试,10 年免大修。
一、产品定位
BXK 系列防爆软启动控制柜是专为**性气体及粉尘危险场所(Zone 1/2、20/21/22)设计的大功率电机软启动与软停止成套设备。它将隔爆主腔、增安接线腔、软启动器(或在线式变频器)、真空接触器、旁路接触器、综合保护单元、远控接口等高度集成,解决传统直接启动带来的“机械冲击、电网冲击、防爆风险”三大痛点。
二、核心优势
1. 权威多重防爆
• 防爆标志:Ex d e ib mb IIC T6 Gb / Ex tD A21 IP66 T80 ℃
• 隔爆主腔 + 增安接线腔 + 可选正压补偿,三重安全冗余 。
2. 超宽功率覆盖
• 单机功率:7.5 kW~630 kW,电压 220/380/415/660/690 V;
• 内置晶闸管软启动 + 真空旁路,启动电流 1.5~4 倍可调,启动转矩平滑无级。
3. 软起/软停/限流/泵控四种模式
• 泵控:消除水锤,适用于长输管线、消防泵;
• 限流:降低变压器冲击,适用于大功率离心机、压缩机;
• 软停:防止皮带机、刮板机逆转;
• 旁路:启动完成后自动切至旁路运行,零谐波、零损耗。
4. 全工况环境适应
• 工作温度:-40 ℃~+60 ℃;
• 防护等级:IP54/IP55/IP65/IP66;
• 防腐等级:WF1/WF2,可选 304/316L 不锈钢壳体 。
5. 智能保护与通讯
• 过载、过流、断相、堵转、欠压、过压、接地、漏电八重保护;
• 7 寸本安触摸屏实时显示电流、电压、功率、温度曲线;
• RS485/Modbus-RTU、Profinet、4G 无线云端监控,支持手机小程序远程启停、故障推送 。
三、技术规格(典型型号 BXK-132Ex-SS)
| 项目 | 参数 |
|---|---|
| 适配电机功率 | 132 kW |
| 额定电压 | AC 380 V ±15 % |
| 额定电流 | 250 A |
| 启动电流倍数 | 1.5~4 倍可调 |
| 启动时间 | 1~60 s 连续可调 |
| 旁路切换 | 真空接触器零飞弧 |
| 防爆标志 | Ex d e ib mb IIC T6 Gb |
| 防护等级 | IP66 |
| 防腐等级 | WF2 |
| 壳体材质 | Q235 碳钢喷塑(可选不锈钢) |
| 外形尺寸 | 1000 × 600 × 1800 mm(可定制) |
| 重量 | ≈ 400 kg |
四、结构形式
• 立柜式:落地安装,正面开门维护;
• 壁挂式:空间受限场所,厚度 ≤ 400 mm;
• 移动式:叉车门、吊环,矿山、检修现场快速转场;
• 分体式:软启动器置于隔爆箱,旁路接触器外置,节省成本。
五、典型应用场景
• 石油化工:炼油常减压装置塔底泵、催化主风机
• 天然气:长输管线分输站、LNG 接收站**外输泵
• 煤化工:煤气化锁斗循环泵、甲醇合成压缩机
• 矿山井下:主排水泵、通风机、皮带机
• 海洋平台:海水提升泵、消防泵、钻井泥浆泵
• 市政消防:地下管廊、隧道消防泵组
六、快速调试与维护
• 出厂已完成软启动参数预设,现场只需设置电机额定电流即可投运;
• 抽屉式晶闸管模块,10 min 在线更换;
• 7×24 h 远程诊断,48 h 现场响应,10 年备品共享仓。
BXK 系列防爆软启动控制柜把“重载电机的温柔启动”装进一只经过 Ex d 认证的钢铁保险箱,让危险区的每一次启动都安全、平稳、节能、可远程。

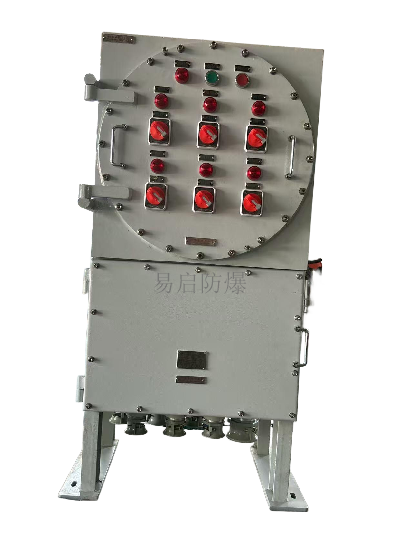

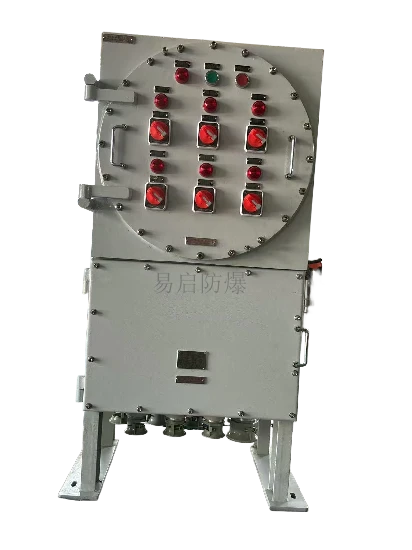

产品名称:防爆软启动控制柜
规格型号:BXK51/BXK52
防爆等级:ExdeIIAT6 Gb,ExdIIAT6 Gb,ExdeIIAT4 Gb,ExdIIAT4 Gb,ExdeIIBT6 Gb,ExdIIBT6 Gb,ExdeIIBT4 Gb,ExdIIBT4 Gb,ExdeIICT6 Gb,ExdIICT6 Gb,ExdeIICT4 Gb,ExdIICT4 Gb
产品特点:
Q235钢板焊接表面喷塑或不锈钢焊接表面拉丝
该产品适用于三相异步电动机不频繁起动和停止,内装软启动器、断路器、电流表、指示灯、按钮、PLC、 接触器、仪表等。
所有紧固件均采用抗强腐蚀的304不锈钢材质
延时自动控制时间继电器0-60秒内可调。适用于不间断工作制或反复短时工作制,在反复短时工作制下的操作频率为30次/小时,
两次连续起动间隙不小于90秒。
所有紧固件均采用抗强腐蚀的304不锈钢材质。
具有过载、短路、断相保护等功能。
防爆软启动控制柜可根据用户要求特制。可钢管或电缆布线均可。
外形尺寸、进出线规格数量可根据客户要求定制。
安装方式。落地、壁挂,户内、户外
