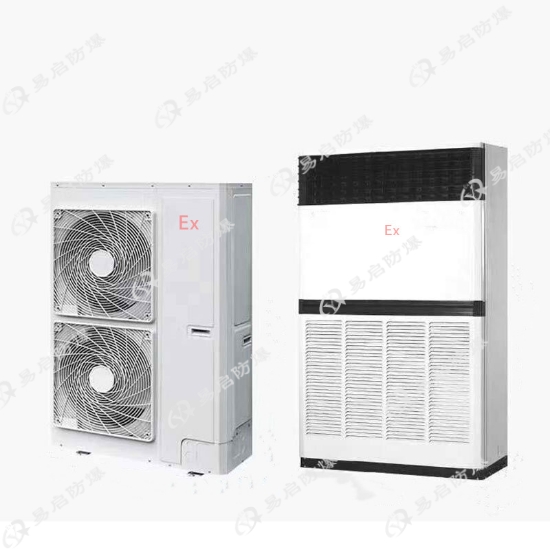

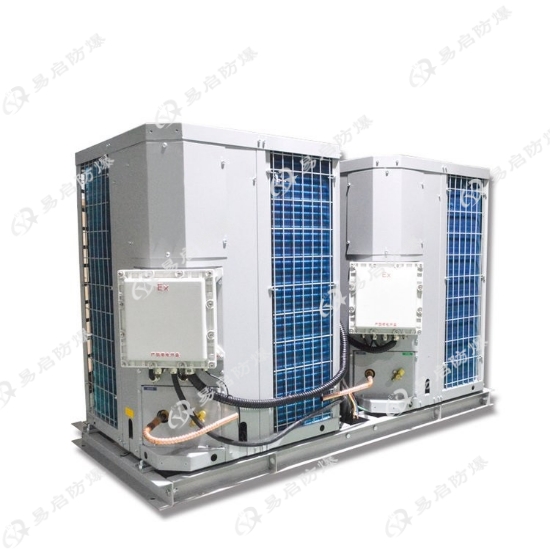

单元式防爆空调

单元式防爆空调

——“整机防爆、一步就位”的大空间工业空调解决方案

把压缩机、换热器、风机、电控及防爆安全系统全部集成在同一箱体内，插电接管即可输出 20 ~ 200 kW 冷量，为 1 区、2 区大空间危险场所提供一站式安全冷暖。

一、产品定义

单元式防爆空调（又称整体式防爆空调、防爆屋顶机）将制冷、制热、送风、净化、电控及全部防爆保护功能模块化集成在一个卧式或立式箱体中，无需现场二次配管，仅需连接风管与电源即可投入运行，是石油、化工、制药、军工等易燃易爆场所**的大负荷空调设备。

二、核心优势

1. 整机防爆、权威认证

   • 防爆标志：Ex d e(ib) mb px IIC T4 Gb / DIP A21 TA T130 ℃

   • 隔爆外壳 + 增安接线 + 本安控制 + 可选正压吹扫，确保机组内部任何火花、电弧不外泄。

2. 超大冷量、瞬间响应

   • 制冷量 20 / 30 / 50 / 70 / 100 / 150 / 200 kW 七档可选；

   • 大风量离心风机，机外静压 200 ~ 600 Pa，送风距离 20 ~ 40 m；

   • 高温工况 55 ℃ 制冷量不衰减，-40 ℃ 低温制热可启动。

3. 即装即用、零现场焊接

   • 工厂预充 R410A / R407C 环保冷媒，整机运输；

   • 风管法兰、电源格兰、控制线插头全部出厂配齐，现场仅需吊装、接电、接管，24 h 内完成交付。

4. 智能节能、远程运维

   • 7 寸本安彩色触摸屏，实时显示温度、湿度、滤网压差、故障代码；

   • RS485 / Ethernet / 4G，支持 Modbus-RTU、OPC UA、MQTT，可与 DCS、SCADA、云平台无缝对接；

   • 自动能量调节 10 %~100 % 无级卸载，全年季节能效比（SEER）≥ 3.6。

5. 模块化维护

   • 抽屉式初效+中效过滤器，压差**，2 min 快拆；

   • 压缩机、电控、风机三段式**舱室，正面开门即可检修，无需停机；

   • 可选双压缩机冗余，故障自动切换，全年不停机。

三、技术规格（典型型号 BKT-70ExU）

| 项目 | 参数 |

|---|---|

| 制冷量 | 70 kW |

| 制热量 | 75 kW（热泵）+ 18 kW 电辅热（可选） |

| 风量 | 12000 m³/h |

| 机外静压 | 400 Pa（可选 600 Pa） |

| 电源 | 380 V ～ 50 Hz 3Ph |

| 额定功率 | 26 kW |

| 防爆等级 | Ex d e(ib) mb px IIC T4 Gb |

| 防护等级 | IP65（整机） |

| 外形尺寸 | 2200 × 1100 × 1300 mm（长 × 宽 × 高） |

| 重量 | 850 kg |

| 过滤器 | G4 + F7 抽屉式 |

| 噪声 | ≤ 75 dB(A) @ 1 m |

四、功能扩展

• 新风比 0 ~ 30 % 可调，防爆电动新风阀联动；

• 化学过滤段（活性炭/分子筛）去除 H₂S、SO₂、Cl₂；

• 不锈钢 304/316L 外壳 + 海洋级 C5-M 防腐涂层；

• 船级社 CCS / ABS / DNV 认证、ATEX / IECEx 双认证；

• 低温级联、双冷源、热回收、全年制冷型定制。

五、典型应用

• 石化炼化：常减压、重整、加氢裂化装置压缩机厂房、配电间

• LNG：液化、接收站中控楼、变电所、**变频室

• 煤化工：煤气化、甲醇合成、烯烃分离装置机柜间

• 制药：原料药合成车间、溶剂回收工段洁净区

• 军工：**库、固体火箭测试厂房、舰船**舱

六、安装方式

• 屋顶坐装：自带防雨底座 + 减振橡胶垫，四根膨胀螺栓固定；

• 地面落地：配叉车孔、水平调节脚，室内室外均可放置；

• 风管接口：圆形或矩形法兰，可上出风、侧出风、下送风；

• 电缆接口：防爆格兰头 M32×1.5，预留 4G 天线及光纤孔。

七、服务与认证

• 整机防爆合格证、CCC、节能认证、船级社、ATEX / IECEx 全套文件；

• 工厂 F.A.T + 现场 S.A.T，提供“吊装带、防爆工具、安装手册”一站式工具包；

• 7×24 h 远程诊断，48 h 现场响应，10 年备件共享仓。

单元式防爆空调以“整机防爆、一步就位”的设计，把传统中央空调的复杂工程简化为“一台设备、一次吊装、一天投运”，为大空间危险环境提供持续、可靠、易维护的冷暖与新风保障。
