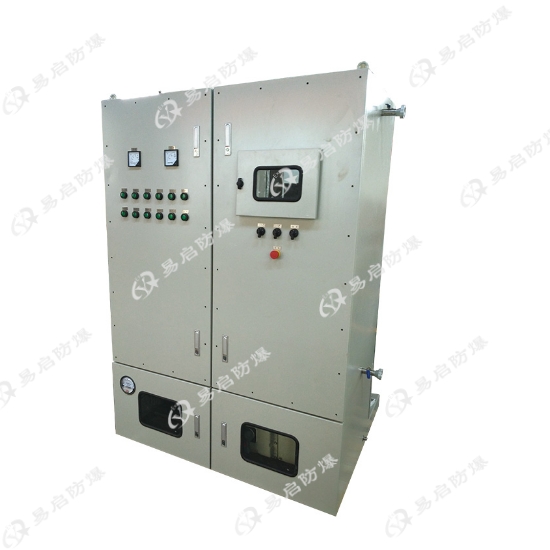

左右腔防爆正压柜

左右腔防爆正压柜

——“双腔双保险”，把 1 区、2 区变成安全的“洁净小室”

左腔正压、右腔受控，两腔联动，持续微正压 50~400 Pa，让 PLC、变频器、大功率 UPS 等非防爆元件无需昂贵隔爆外壳即可在**环境中“*奔”运行。

一、产品定位

左右腔防爆正压柜（Ex pxb IIC T6 Gb / Ex tD A21 IP66）采用“左右分腔”结构：

• 左腔（正压腔）——持续注入洁净空气 / 氮气，维持 ≥50 Pa；

• 右腔（受控腔）——安装用户所有普通电气元件，通过微孔气道与左腔互通，同样保持正压。

该设计使柜体既具备正压防爆的“介质隔离”优势，又通过双腔隔离实现散热、布线、维护互不干扰，适用于 Zone 1/2 及 20/21/22 区。

二、核心结构

1. 壳体：2 mm 冷轧钢板或 304/316L 不锈钢一体折弯焊接，表面抛丸喷塑；双层门，前门视窗可观察仪表。

2. 密封：发泡硅胶 + 迷宫止口，IP66/WF2，盐雾 1000 h 无红锈。

3. 气路：左腔底部 DN25 不锈钢进气阀，顶部自动排气阀；右腔顶部微孔气道与左腔连通，形成“呼吸式”稳压。

4. 正压控制：智能 PLC + 差压变送器，实时 0.1 s 采样；LCD 中文屏显示压力、流量、**。

5. 安全联锁：

   - 开门即断电 + 手动泄压；

   - 低压 50 Pa **，35 Pa 延时 5 s 自动断电；

   - 超压 400 Pa 自动排气。

三、技术参数（典型型号 BXPK-L/R-800）

| 项目 | 参数 |

|---|---|

| 防爆标志 | Ex pxb IIC T6 Gb / Ex tD A21 IP66 T80 ℃ |

| 额定电压/电流 | AC 380/415/660 V；≤1000 A（可定制 2500 A） |

| 气源 | 0.2~0.8 MPa 洁净空气 / N₂；流量 5~15 m³/h |

| 维持压力 | 50~400 Pa（出厂设定 150 Pa） |

| 工作温度 | -20 ℃~+40 ℃（-40 ℃~+60 ℃ 定制） |

| 外形尺寸 | 800×600×2200 mm（左右双腔，可并柜） |

| 防护等级 | IP66；防腐 WF2 |

| 散热方式 | 持续通风散热，可选防爆空调 + 热交换器 |

| 重量 | 300~650 kg（视配置） |

四、运行模式

• 持续吹扫型：大发热量变频器**，散热效率 ≈ 风冷；

• 泄漏补偿型：密封极佳，耗气量 ≤1 m³/h，适用于气源紧张场合；

• 混合模式：PLC 自动切换，节能 30 %。

五、功能扩展

• 内置 UPS、双电源 ATS、630 kW 变频器；

• 化学过滤器（活性炭/分子筛）过滤进气，耐 H₂S、Cl₂；

• 防爆空调一体集成，解决高温沙漠或海上平台散热；

• 多点并柜，形成中央控制室；

• 4G/以太网远程监控，小程序查看压力曲线、故障日志。

六、典型应用场景

• 石油化工：催化裂化主风机 500 kW 变频柜、加氢裂化循环氢压缩机控制柜 ；

• 天然气：LNG 接收站**外输泵、门站 SCADA 控制中心 ；

• 煤化工：煤气化炉锁斗循环泵 400 kW 软启动器 ；

• 制药：洁净区恒温恒湿空调 PLC 柜、在线分析小屋 ；

• 海洋平台：钻井泥浆泵 VFD、海水提升泵配电 ；

• 军工**：导弹发射井指挥系统、舰船**库 UPS 柜 。

七、安装与服务

• 现场仅需洁净气源、接地、电缆沟；24 h 完成就位-换气-投运；

• 出厂附 FAT 报告、防爆合格证、CCC、ATEX、IECEx、船级社 CCS 全套文件；

• 7×24 h 远程诊断，48 h 现场响应，10 年备件共享。

左右腔防爆正压柜用“一股正气”把普通电气元件武装成可在**场所安全运行的高可靠性系统——无需昂贵隔爆外壳，也能让大功率控制与监测一步到位。
