上下腔防爆正压柜

上下腔防爆正压柜

——“上腔控气、下腔装电”，让普通元件在 1 区、2 区也能安全运行

Ex pxb IIC T6 Gb / Ex tD A21 IP66 双认证，上下分腔设计，上腔 50~400 Pa 正压守护，下腔可任意装配 PLC、变频器、UPS 等大功率元件，免隔爆外壳、免复杂布线，即装即用。

一、产品定义

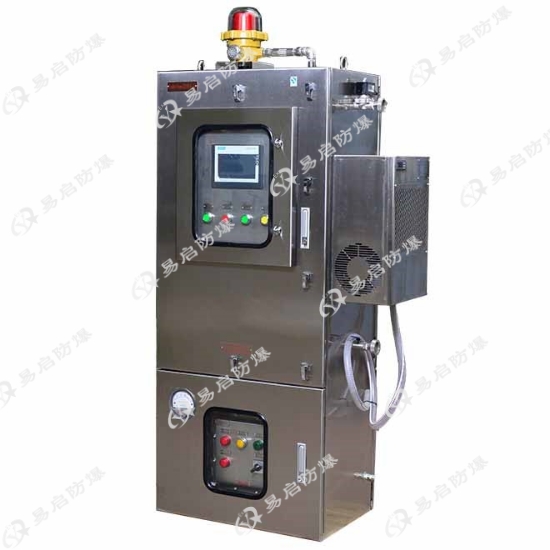

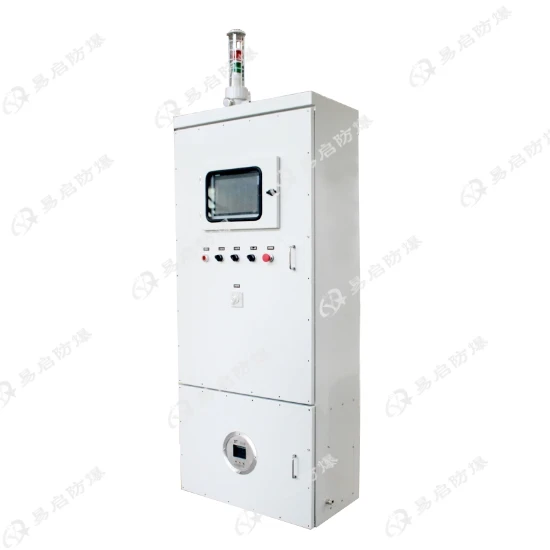

上下腔防爆正压柜（又称上下式防爆正压柜、PXK 系列）将柜体划分为上下两个**腔体：

• 上腔：正压主腔，持续通入洁净空气或氮气，维持 50~400 Pa 微正压，阻止外部**性气体或粉尘进入，内部可安装普通配电元件；

• 下腔：副腔，安装正压控制系统、**模块、进出线端子及用户电缆，与上腔通过密封隔板和气道隔离，维护互不干扰。

整机依据 GB3836.5、IEC60079-2 设计，适用于 Zone 1、Zone 2 及 20/21/22 区 。

二、结构与功能亮点

1. 上下分区，布局合理

   • 上腔集中装载大功率变频器、软启动器、断路器、PLC 等；

   • 下腔**布置气路、自控元件和电缆，避免交叉干扰，方便检修 。

2. 智能正压控制

   • 预吹扫 5 倍腔体容积 → 建立 150~900 Pa 运行压力 → 实时补气/排气；

   • 差压 <50 Pa 自动断电，>1000 Pa 自动泄压，门开断电，多重联锁 。

3. 高防护壳体

   • 2 mm 冷轧钢或 304/316L 不锈钢，表面抛丸喷塑；

   • IP65/IP66，WF2/C5-M 防腐，盐雾 1000 h 无锈；

   • 双层门 + 钢化玻璃视窗，免开盖即可观察仪表 。

4. 大功率散热

   • 持续通风型：气流带走热量，适合 630 kW 变频器；

   • 泄漏补偿型：密封优、耗气低 ≤1 m³/h；

   • 可选防爆空调或热交换器，-40 ℃~+60 ℃ 全工况 。

5. 模块化定制

   • 额定电压：AC 220/380/415/660 V；电流 100 A~1000 A；

   • 可集成 UPS、ATS、触摸屏、远程 4G/RS485 通讯；

   • 落地、壁挂、琴台式、户外雨棚式任意选型 。

三、技术参数（典型型号 BXPK-SX-630）

| 项目 | 参数 |

|---|---|

| 防爆标志 | Ex pxb IIC T6 Gb / Ex tD A21 IP66 T80 ℃ |

| 额定电压 | AC 380 V（可定制 220/415/660 V） |

| 额定电流 | 630 A（** 1000 A） |

| 运行正压 | 150~900 Pa（＞900 Pa 自动排气，＜150 Pa 自动补气） |

| 临界正压 | ＜50 Pa 自动断电，＞1000 Pa 自动泄压 |

| 气源 | 0.2~1.0 MPa 洁净空气或氮气，流量 ≥10 m³/h |

| 工作温度 | -20 ℃~+40 ℃（-40 ℃~+60 ℃ 定制） |

| 防护等级 | IP66 |

| 壳体材质 | 304 不锈钢（可选碳钢） |

| 外形尺寸 | 800×600×2200 mm（可按图非标） |

| 安装方式 | 落地式（叉车孔 + 膨胀螺栓） |

四、典型应用场景

• 石油化工：炼油催化裂化主风机、加氢循环氢压缩机 500 kW 变频柜 ；

• 天然气：LNG 接收站**外输泵、门站 SCADA 控制中心；

• 煤化工：煤气化炉锁斗循环泵 400 kW 软启动器；

• 制药/食品：洁净区恒温恒湿空调 PLC 柜、粉尘环境下的包装线；

• 海洋平台：钻井泥浆泵 VFD、海水提升泵配电；

• 军工**：导弹发射井指挥系统、舰船**库 UPS 柜 。

五、安装与维护

1. 安装：预埋基础→叉车就位→膨胀螺栓固定→接气源→电缆沟进线→接地→24 h 内完成投运；

2. 维护：季度检查密封圈、差压传感器、泄压阀；年度复测绝缘、隔爆面、气源过滤器。

六、认证与服务

• 防爆合格证、CCC、ATEX、IECEx、船级社 CCS 全套文件；

• 7×24 h 远程诊断，48 h 现场响应，10 年备件共享仓。

上下腔防爆正压柜用“上腔正气、下腔电器”的双腔设计，把普通电气元件装进一台会呼吸的钢铁保险箱，让 1 区、2 区及 21/22 区的大功率控制从此安全、散热、维护一步到位。
