防爆操作柱（箱）

LB(C)Z 系列防爆操作柱

——“小身材、大安全”的工业现场指挥台

防爆按钮、指示灯、转换开关、电流表等元件模块化集成，一键启停、就地指示，专为 1 区、2 区及粉尘 21/22 区设计，IP65 防护、WF2 防腐、Ex 认证齐全。

一、产品定义

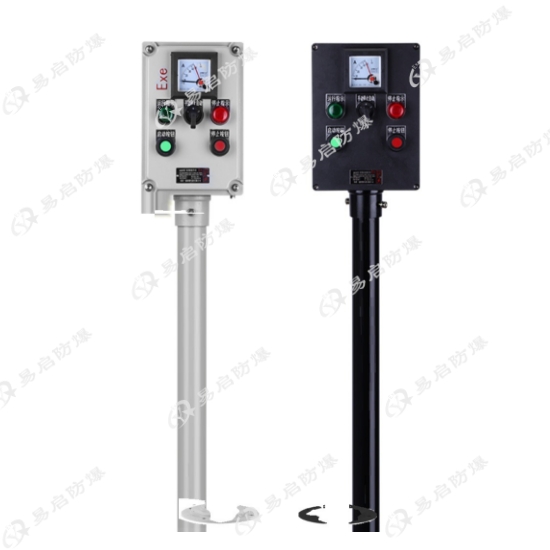

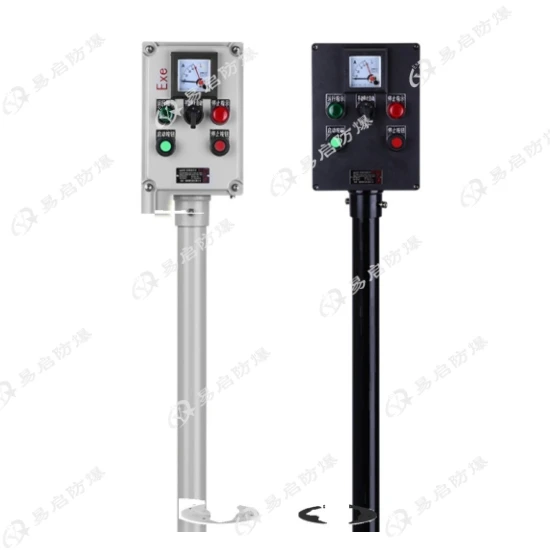

LB(C)Z 系列防爆操作柱（又称防爆主令控制器）是一种壁挂或立柱安装的现场就地控制设备，用于在**性气体或粉尘环境中对电动机、阀门、风机等电气设备进行启动、停止、正反转、急停及信号指示操作。

二、核心优势

1. 双重防爆认证

   • 防爆标志：Ex de IIC T6 Gb / Ex tD A21 IP65 T130 ℃

   • 隔爆主腔 + 增安接线腔，双重保障零火花外逸。

2. 模块化、可定制

   • 按钮（A）、指示灯（D）、电流表（B）、转换开关（K）、电位器（R）等单元**组合；

   • *多 10 个控制单元，满足复杂控制逻辑。

3. **度壳体

   • 外壳：ZL102 铝合金压铸成型，**静电喷塑；

   • 可选 304/316L 不锈钢，WF2 防腐，盐雾 1000 h 无红锈。

4. 全环境适用

   • 温度组别：T1~T6；

   • 防护等级：IP54/IP65/IP66；

   • 户内、户外、高湿、盐雾、强腐蚀场所均适用。

5. 安装灵活

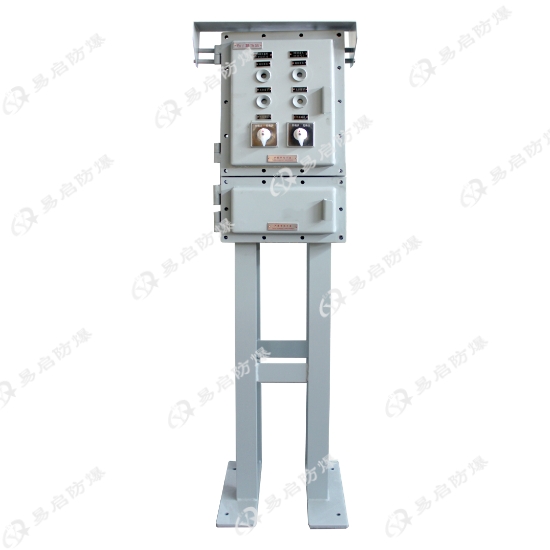

   • 挂式（G）或立柱式（L）安装，配不锈钢外露紧固件，防松防掉；

   • 进出线口 G1/2″~G2″，防爆电缆格兰头或软管接头可选。

三、技术参数（典型型号 LB(C)Z-A2D2K1L）

| 项目 | 参数 |

|---|---|

| 额定电压 | AC220/380 V，DC24/110 V |

| 额定电流 | 10 A（按钮/开关） |

| 防爆标志 | Ex de IIC T6 Gb / Ex tD A21 IP65 |

| 防护等级 | IP65 |

| 防腐等级 | WF2 |

| 外壳材质 | 铝合金 / 不锈钢 |

| 安装方式 | 壁挂 / 立柱 |

| 电缆外径 | Φ12 mm~Φ20 mm |

| 重量 | 2.5~6 kg（视单元数） |

四、典型应用场景

• 石油化工：泵房、压缩机站、加氢裂化装置现场启停

• 储运码头：罐区、装船臂、输油臂就地控制

• 海洋平台：钻井泵、消防泵、吊车就地启停指示

• 军工设施：**库、推进剂厂房通风机控制

• 粮食加工：粉尘 21/22 区提升机、刮板机控制。

五、可选功能

• 带钥匙锁止、急停蘑菇头、防爆蜂鸣器；

• 内置安全隔离栅，与本安仪表直接连接；

• 4-20 mA 输出，与 DCS 远传联动；

• 低温型 -40 ℃ 启动，高温型 +60 ℃ 运行。

六、服务与认证

• 防爆合格证、CCC、ATEX、IECEx 全套文件；

• 工厂预接线、功能测试，现场即装即用；

• 7×24 h 远程诊断，48 h 现场响应，10 年模块备件共享。

LB(C)Z 系列防爆操作柱让“危险区就地操作”变得像按电梯按钮一样简单——防爆、防腐、防水一次到位，安装、维护、扩展随需而变。
