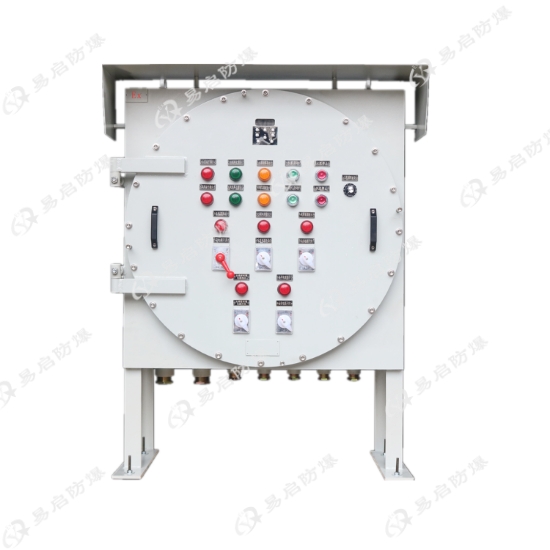

防爆变频控制柜

  • 厂家直销

  • 质量保证

  • 诚信经营

  • 无忧售后

在 1 区、2 区及可燃粉尘 20/21/22 区内,实现 0.75 kW~630 kW 电机的无级调速、软启动、远程监控,同时满足隔爆、增安、正压多重防爆需求。

服务热线400-0377-080
1873-6619-221

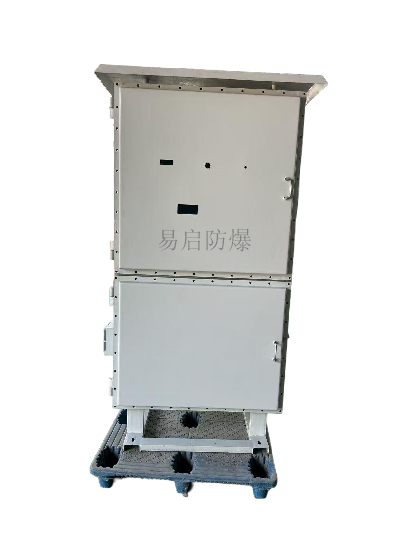

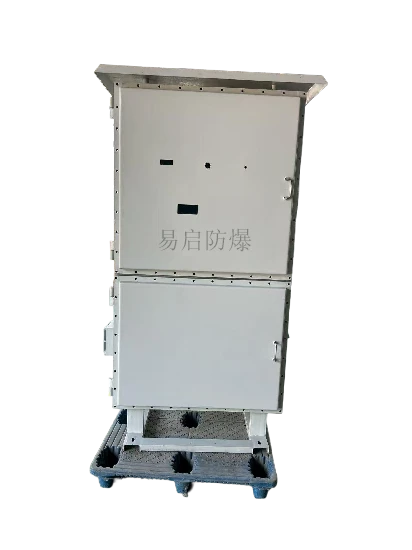

  • BXK 系列防爆变频控制柜

    ——“电机大脑”与“安全铠甲”合二为一,为**危险区提供精准、节能、可靠的变频驱动。

    在 1 区、2 区及可燃粉尘 20/21/22 区内,实现 0.75 kW~630 kW 电机的无级调速、软启动、远程监控,同时满足隔爆、增安、正压多重防爆需求。

    一、产品定位

    BXK 系列是按 GB3836.1-2021、GB3836.2、GB3836.3 及 IEC60079-0/-1/-7 设计制造的防爆变频控制柜,内部可集成变频器、PLC、断路器、热继电器、仪表、通讯模块等;通过隔爆、增安或正压复合型防爆技术,为泵、风机、压缩机、皮带机、搅拌机等设备在**性气体或粉尘环境中提供安全、节能的转速控制。

    二、核心技术亮点

    1. 权威多重防爆

       • 防爆标志:Ex d e ib mb px IIC T4/T5/T6 Gb / DIP A21 TA T80 ℃

       • 结构形式:隔爆主腔 + 增安接线腔 + 可选正压吹扫,三冗余安全。

    2. 宽功率、宽电压

       • 单机功率 0.75 kW~630 kW,电压 220 V / 380 V / 460 V / 660 V / 690 V;

       • 内置交流/直流电抗器,THDi < 5 %,满足电网质量要求。

    3. 智能控制

       • 标配矢量变频器,支持 V/F、开环矢量、闭环矢量;

       • 7 寸本安触摸屏 + 远程 IoT 模块(4G/以太网),实现手机小程序启停、曲线记录、故障推送;

       • 多泵轮换、PID 恒压、恒流量、恒扭矩、多段速等工艺包一键调用。

    4. 环境适应性

       • 工作温度 -40 ℃ ~ +60 ℃,可选 C5-M 防腐涂层或 304/316L 不锈钢壳体;

       • 防护等级 IP54/IP55/IP65/IP66,WF1/WF2 防腐可选;

       • 内置 50 kA 短路分断能力断路器,抗震 5 g,满足车载、船用、海上平台要求。

    5. 模块化维护

      • 前门 180° 铰链 + 抽屉式变频器,5 min 完成模块更换;

       • **散热通道,风机免工具快拆;

       • 支持不停机更换风扇、滤网、接线端子。

    三、技术规格(典型型号 BXK-75Ex-VFD)

    | 项目 | 参数 |

    |---|---|

    | 适配电机功率 | 75 kW |

    | 额定输出电流 | 150 A |

    | 输入电压 | AC 380 V±15 % 50/60 Hz |

    | 过载能力 | 150 % 60 s;180 % 3 s |

    | 控制方式 | 开环矢量 / 闭环矢量 / V/F |

    | 通讯接口 | RS485 Modbus-RTU、Profinet、Ethernet、4G |

    | 防爆标志 | Ex d e ib mb px IIC T4 Gb |

    | 防护等级 | IP65 |

    | 防腐等级 | WF2 |

    | 外形尺寸 | 1200×600×1800 mm(可定制) |

    | 重量 | 450 kg |

    四、结构配置

    • 内装元件:变频器、塑壳断路器、交流接触器、热继电器、电流互感器、电压表、电流表、急停按钮、指示灯、照明灯、插座、PLC、I/O 模块;

    • 进出线方式:上进上出 / 下进下出 / 侧进侧出,支持铠装或防爆软管;

    • 散热方案:强制风冷 + 热管散热器 + 外置空调冷却(>110 kW 可选)。

    五、典型应用场景

    • 石油化工:炼油加氢裂化循环氢压缩机、催化主风机变频节能改造

    • 精细化工:溶剂反应釜搅拌器、防爆离心泵恒压供水

    • 储运码头:成品油装船泵、LNG 接收站 BOG 压缩机

    • 矿山隧道:井下主通风机、瓦斯抽采泵

    • 海洋平台:海水提升泵、消防泵、钻机泥浆泵

    • 市政环保:污水厂曝气鼓风机、垃圾渗滤液提升泵

    六、选型与服务

    • 提供功率、电压、区域等级、负载类型 4 项参数即可 2 h 出图;

    • 工厂预调试,整机 FAT 报告随货同行;

    • 7×24 h 远程诊断,48 h 现场响应,10 年备件共享仓。

    BXK 系列防爆变频控制柜让“危险区电机”也能享受“安全区智能”——既防爆又节能,既远程又可定制,一次安装,十年无忧。


  • 产品名称:防爆变频控制柜

    规格型号:BXK51/BXK52

    防爆等级:ExdeIIBT6 GbExdIIBT6 GbExdeIIBT4 GbExdIIBT4 GbExdeIICT6 GbExdIICT6 GbExdeIICT4 GbExdIICT4 Gb

    产品特点:

    1、Q235钢板或不锈钢焊接

    2、内装变频器、断路器、电流表、指示灯、按钮、PLC 接触器、仪表等。

    2、背部安装散热铝板或热管散热器进行变频器散热

    3、外形尺寸、进出线规格数量可根据客户要求定制。

    户内、户外安装方式。落地、壁挂

    4、防爆变频器控制箱是应用防爆技术与变频技术,微电子技术,通过在危险环境下改变电机的工作电源频率方式来控制交流防爆电动机的防爆电力控制设备。

    5、防爆变频器控制箱(交流变直流),滤波,逆变(直流变交流),制动单元,驱动单元,检测单元微处理单元等组成。防爆变频器靠内部IGBT的开断来调整输出电源的电压和频率,根据防爆电机的实际需要来提供其所需要的电源电压,进而达到节能,调速的目的,另外,防爆变频柜还有很多的保护功能 如过流 过压 过载保护功能。随着工业自动化程度的不断提高,防爆变频柜也得到了非堂广泛的应用,防爆变频柜背部可以加装铝翅片或者热管散热器来满足防爆变频器的散热需要,可以让防爆变频器更加稳定**的工作
