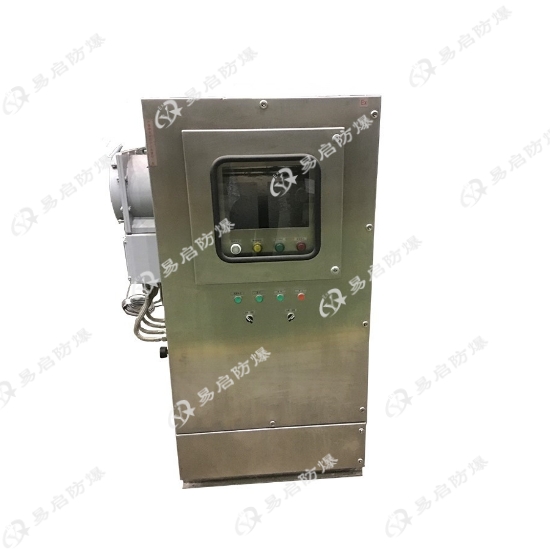

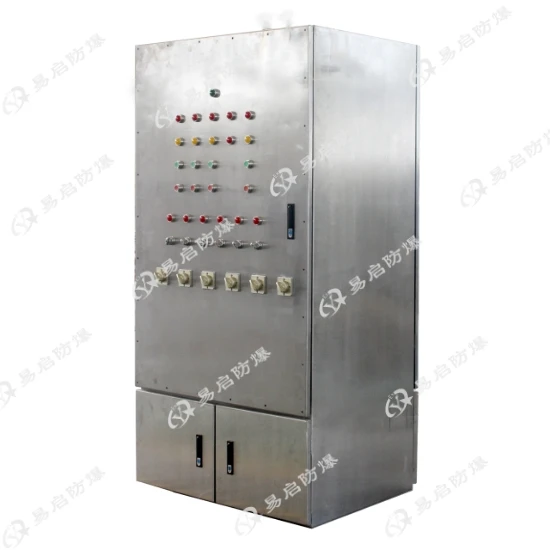

立柜式粉尘防爆柜

立柜式粉尘防爆柜

——“落地即安全”的大容量粉尘防爆解决方案

Ex tD A21 IP65 T80 ℃ 认证，100 A–800 A 一体落地柜，专为 21/22 区粉尘车间、筒仓、输煤线等大功率设备提供集中配电、控制与保护。

一、产品定位

立柜式粉尘防爆柜是依据 GB12476、GB3836 系列及 IEC61241 标准设计的落地式成套设备。它将断路器、变频器、软启动器、PLC、母排等元件整体装入隔爆主腔 + 增安接线腔，底部落地、顶部可出风，适用于水泥、粮食、煤化工、金属加工等存在可燃性粉尘（铝粉、煤粉、面粉、木粉、纤维等）的 21 区、22 区场所。

二、核心优势

1. 双重防爆标志

   • 粉尘防爆：Ex tD A21 IP65 T80 ℃ Db

   • 气体防爆：Ex d e IIC T6 Gb（可选 IIB/IIC）

2. 大电流、大功率

   • 额定电流 100 A/160 A/250 A/400 A/630 A/800 A

   • 适配电机 15 kW–630 kW，内置变频器、软启动、ATS 双电源

3. 高防护、强耐候

   • 壳体：2 mm 冷轧钢或 304/316L 不锈钢，WF2/C5-M 防腐，盐雾 1000 h 无锈

   • 防护等级 IP65（标配），IP66（户外雨棚型）

4. 全正面维护

   • 前门 180° 铰链 + 快拆锁扣，30 秒即可检修内部元件

   • 顶部可拆顶盖，方便母排、铜排快速更换

5. 模块化定制

   • 元件品牌：ABB、施耐德、西门子、正泰、德力西等任选

   • 功能：按钮、指示灯、触摸屏、电流表、SPD、UPS、通讯模块**组合

三、技术参数（典型型号 BXKL-T-400）

| 项目 | 参数 |

|---|---|

| 防爆标志 | Ex tD A21 IP65 T80 ℃ Db / Ex d e IIC T6 Gb |

| 额定电压 | AC 380/415/660 V |

| 额定电流 | 400 A（** 800 A） |

| 短路分断 | 65 kA |

| 防护等级 | IP65 |

| 防腐等级 | WF2 |

| 壳体材质 | 304 不锈钢（可选碳钢、铝合金） |

| 工作温度 | -20 ℃~+40 ℃（-40 ℃~+60 ℃ 定制） |

| 安装方式 | 落地式（叉车孔 + 膨胀螺栓） |

| 外形尺寸 | 800×600×2200 mm（可按图非标） |

| 重量 | 300–650 kg |

四、安装与散热

• 落地四孔膨胀螺栓固定，底部电缆沟进线；

• 顶部可加装强制排风或防爆空调，解决大功率发热；

• 选配防雨棚、遮阳顶，户外直接安装。

五、典型应用场景

• 水泥厂：原料磨、煤磨、水泥磨收尘器旁配电

• 粮食加工：筒仓、提升机、刮板机粉尘防爆控制

• 煤化工：煤粉制备、输煤皮带、除尘器风机软启动

• 金属加工：铝镁粉尘抛光车间、粉末喷涂线

• 制药/化工：原料药粉碎、包衣机、干燥机粉尘区

• 港口/矿山：散粮码头、煤矿井下皮带机、选煤厂除尘器

六、安装维护

1. 安装：预埋基础→叉车就位→膨胀螺栓固定→电缆沟进线→接地跨接

2. 维护：季度检查密封圈、隔爆面；年度复测绝缘、更换老化元件

七、认证与服务

• 防爆合格证、CCC、ATEX、IECEx、船级社 CCS 全套文件

• 支持 OEM 开孔、喷涂、丝印、PLC 编程

• 7×24 h 远程诊断，48 h 现场响应，10 年备件共享仓

立柜式粉尘防爆柜把大功率配电与粉尘防爆“装进一只落地保险箱”，让21/22区大设备也能像主厂房一样安全、集中、**运行。
