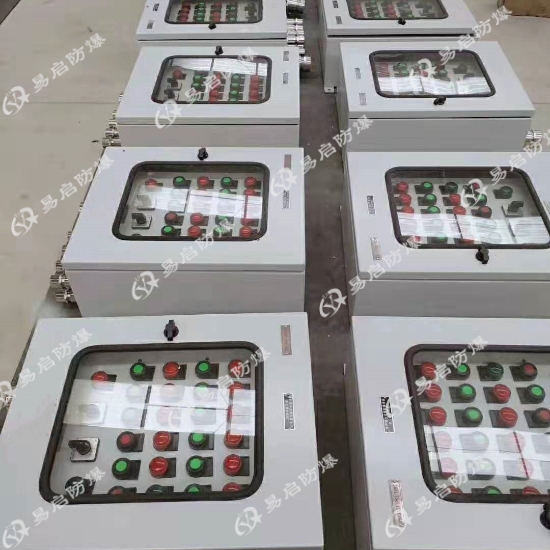

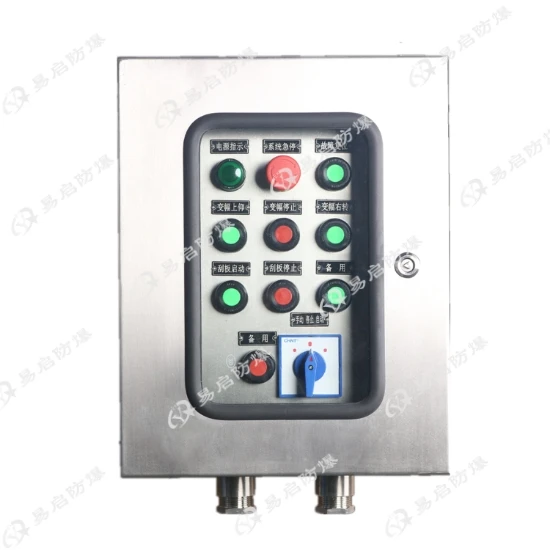

壁挂式粉尘防爆柜

BXK系列粉尘防爆电气控制柜

——把“普通配电”装进“防尘隔爆保险箱”，让21/22区粉尘场所也能安全、**、智能运行。

Ex tD A21 IP65 T80 ℃ 认证 + 模块化定制，10 A~800 A、0.75 kW~630 kW 全覆盖，立/挂/移动/户外四式安装，即插即用。

一、产品定位

BXK系列粉尘防爆电气控制柜是依据 GB3836.1、GB3836.2、GB3836.3、GB12476.1、GB12476.5 及 IEC60079、IEC61241 系列标准设计的成套设备，用于可燃性粉尘环境 21 区、22 区及**性气体环境 1 区、2 区，实现对电机、照明、仪表、PLC、变频器等负载的配电、控制、保护与监测 。

二、技术亮点

1. 双重防爆认证

   • 粉尘防爆：Ex tD A21 IP65 T80 ℃ Db

   • 气体防爆：Ex d e IIC T6 Gb（可选 IIB/IIC）

2. 超大功率/电流覆盖

   • 额定电流：10 A~800 A，短路关合电流 50 kA

   • 电机功率：0.75 kW~630 kW，支持变频、软启、双电源 ATS

3. 高防护、强耐候

   • 壳体：铝合金压铸、碳钢焊接或 304/316L 不锈钢，WF2/C5-M 防腐，盐雾 1000 h 无锈

   • 防护等级：IP54/IP55/IP65/IP66（户外雨棚/雨眉可选）

4. 模块化定制

   • 元件：施耐德、ABB、西门子、正泰、德力西等品牌任意选配

   • 功能：按钮、指示灯、电流/电压表、PLC、触摸屏、变频器、软启动器、UPS、SPD 等**组合

5. 安装方式多样

   • 立式、壁挂式、移动式、户外雨棚式、左右/上下/三腔结构，尺寸完全按图定制

三、技术参数（典型型号 BXK-T-400）

| 项目 | 参数 |

|---|---|

| 防爆标志 | Ex tD A21 IP65 T80 ℃ Db / Ex d e IIC T6 Gb |

| 额定电压 | AC 220/380/415/460/660 V |

| 额定电流 | 400 A（** 800 A） |

| 短路分断 | 50 kA |

| 防护等级 | IP65 |

| 防腐等级 | WF2 |

| 壳体材质 | 304 不锈钢（可选铝合金/碳钢） |

| 工作温度 | -20 ℃~+40 ℃（-40 ℃~+60 ℃定制） |

| 安装方式 | 立式/壁挂/移动/户外 |

| 重量 | 150~650 kg |

四、典型应用场景

• 水泥厂：原料磨、煤磨、包装机收尘器旁配电及控制

• 煤化工：煤粉制备、输煤皮带、除尘器风机软启动

• 粮食加工：筒仓、提升机、刮板机粉尘防爆控制

• 金属加工：铝镁粉尘抛光车间、粉末喷涂线

• 医药/化工：原料药粉碎、包衣机、干燥机粉尘区

• 港口/矿山：散粮码头、煤矿井下皮带机、选煤厂除尘器

五、安装与维护

1. 安装：预埋基础或膨胀螺栓固定→电缆沟或防爆软管进线→接地跨接→通电调试

2. 维护：季度检查密封圈、隔爆面、接地电阻；年度复测绝缘、更换老化元件

六、认证与服务

• 防爆合格证、CCC、ATEX、IECEx、船级社 CCS 全套文件

• 支持 OEM 开孔、喷涂、丝印、PLC 编程

• 7×24 h 远程诊断，48 h 现场响应，10 年备件共享仓

BXK系列粉尘防爆电气控制柜把“普通配电”装进“防尘隔爆保险箱”，让21/22区粉尘场所也能像主厂房一样安全、灵活、智能地运行。
