嵌入式防爆风幕机

嵌入式防爆风幕机

——藏在天花板里的“**防爆门帘”

吊顶内嵌安装、四面送风，0.9 m~1.5 m 机型全覆盖，Ex d e IIC T4 Gb / IP65 认证，220 V/380 V 即插即用，专为无侧装空间或高洁净度危险场所设计。

一、产品定义

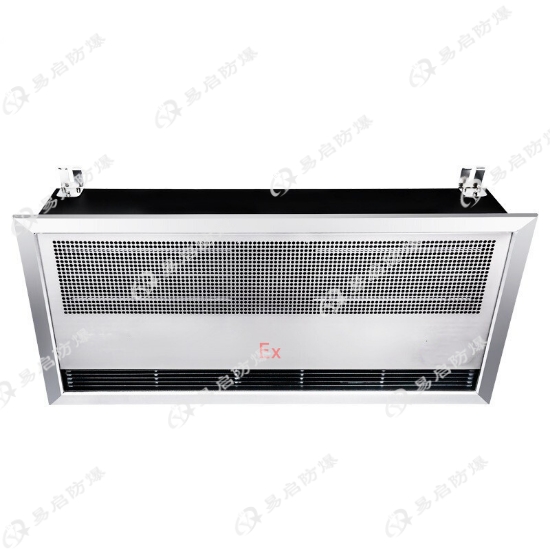

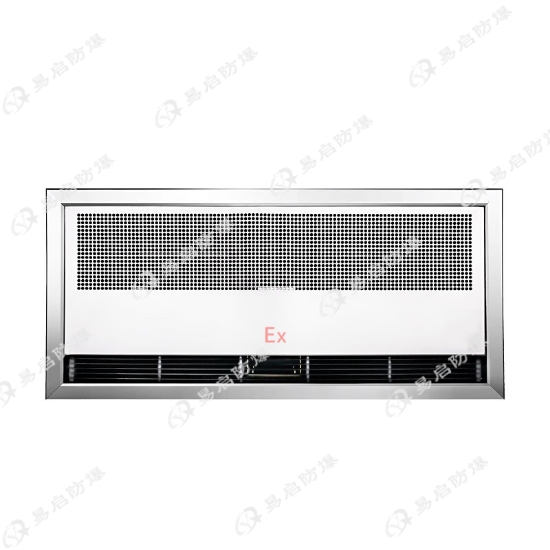

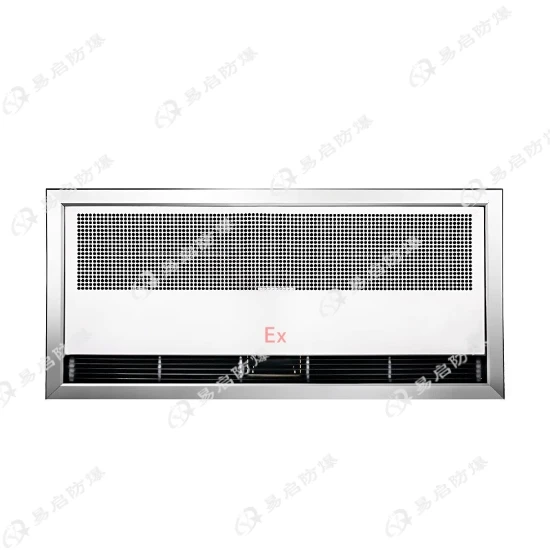

嵌入式防爆风幕机（Ceiling-embedded Explosion-proof Air Curtain）采用离心或贯流风轮，整机嵌入天花板或吊顶夹层，仅露出铝合金/不锈钢面板，形成向下或四周的高速气流屏障，用于 1 区、2 区、21/22 区门洞，阻隔**性气体、粉尘、冷热空气及昆虫，同时保持室内温度与洁净度。

二、核心结构

• 防爆电机：Ex d e IIC T4 Gb，F 级绝缘，IP65 铝壳，可变频调速

• 风轮：前倾式离心叶轮或贯流风轮，动平衡 ≤G2.5，噪声 49~58 dB(A)

• 壳体：1.5 mm 镀锌板喷塑或 304 不锈钢，WF2 防腐

• 面板：可拆式铝合金/不锈钢进风格栅，易清洁防火

• 控制：隔爆接线盒 + 本安按钮，支持就地/远程、定时、温控联动

三、技术参数（主流机型）

| 型号示例 | 面板尺寸(mm) | 风量(m³/h) | 风速(m/s) | 功率(W) | 噪声(dB) | 安装高度(m) |

|---|---|---|---|---|---|---|

| FM-1509CS | 900×235×320 | 1900 | 16 | 380 | 55 | 3.5 |

| FM-1512CS | 1200×235×320 | 2300 | 16 | 470 | 58 | 3.5 |

| FM-1515CS | 1500×235×320 | 2700 | 16 | 550 | 59 | 3.5 |

四、运行模式

1. 常温风幕：纯隔离，防气体、粉尘、昆虫

2. 电加热型：内置 3~8 kW PTC，30 ℃~70 ℃ 热风防冻

3. 热水/蒸汽型：接现场余热，运行成本低

4. 变频节能：根据门宽与温差自动调节风量

五、安装方式

• 吊顶内嵌：预留≥300 mm 净高，面板与吊顶平齐，美观隐蔽

• 四周送风或直吹下送：可按门洞宽度选配 0.9 m/1.2 m/1.5 m/2 m 长度

• 与门禁/消防联动：门开风幕启动，门关延时 30 s 停机

六、典型应用场景

• 化工厂、炼油厂洁净区大门

• 加油站、油库营业厅无侧墙空间

• 喷漆房、制药洁净走廊

• 实验室、防爆冷库

• 粉尘车间、粮食筒仓出入口

七、维护与认证

• 季度拆面板清滤网、润滑轴承；年度测防爆面、绝缘

• 防爆合格证、CCC、ATEX、IECEx、船级社 CCS 全套文件

嵌入式防爆风幕机把强劲气流“藏进天花板”，让危险区大门既美观又安全，真正做到“看不到机器，却看得见效果”。
