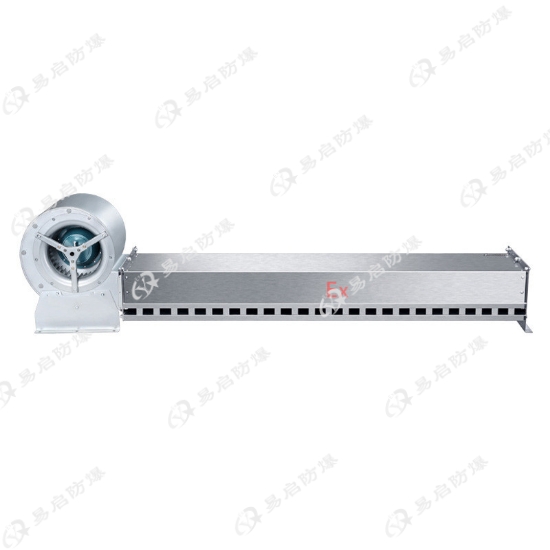

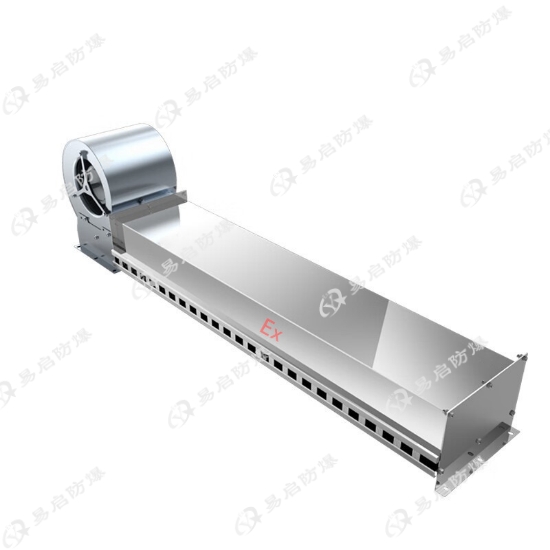

离心式防爆风幕机

离心式防爆风幕机

——在 1 区、2 区及 21/22 区门口竖起一道“无形防爆墙”

离心叶轮+隔爆电机+智能变频，0.9 m~2 m 机身即插即用，风量 1500~5000 m³/h，风速 7~25 m/s，Ex d e IIC T4 Gb 认证，220 V/380 V 任选。

一、产品定义

离心式防爆风幕机利用高速离心叶轮产生垂直或倾斜的强劲气流，在门洞处形成连续空气幕帘，阻断室外可燃气体、粉尘、热浪或昆虫进入；整机电机、电控、壳体均按 GB3836 系列设计，适用于 IIA、IIB、IIC 级 T1~T4 组**危险场所。

二、核心结构

• 防爆电机：Ex d e IIC T4 Gb，F 级绝缘，IP55/IP65 铝壳，可变频调速

• 离心叶轮：前弯多翼式或后倾式铝合金/不锈钢，动平衡 ≤G2.5，噪声 ≤58 dB(A)

• 壳体：1.5 mm 镀锌板或 304/316L 不锈钢，WF2/C5-M 防腐，盐雾 1000 h

• 控制箱：隔爆接线盒 + 本安按钮，支持就地/远程启停、定时、温控联动

• 附件：PTC 电加热 3~8 kW、热水/蒸汽盘管、防虫网、不锈钢百叶，按需选配

三、技术参数（主流型号）

| 型号 | 机身长度 | 风量 | 风速 | 功率 | 安装高度 | 噪声 | 防爆标志 |

|---|---|---|---|---|---|---|---|

| BFM-9YB/LX | 900 mm | 1520 m³/h | 7~25 m/s | 300 W | ≤2.6 m | 52 dB(A) | Ex d e IIC T4 Gb |

| FB-1515S | 1500 mm | 5000 m³/h | 14 m/s | 1.1 kW | ≤3.5 m | 58 dB(A) | Ex d e IIC T4 Gb |

四、运行模式

1. 常温风幕：纯隔离，无加热，节能通风

2. 电加热风幕：PTC 或翅片电加热，30 ℃~60 ℃ 热风防冻

3. 热水/蒸汽风幕：利用现场余热，运行成本低

4. 变频调速：根据门宽、温差自动调节风量、风压，节能 15~30 %

五、安装方式

• 顶部吊装：膨胀螺栓+减震吊架，门宽 0.9~2 m 单台覆盖

• 多台串联：门宽＞2 m 时并联或串联安装，形成更厚气幕

• 与门禁联动：门开风幕启动，门关延时停机，可接入 DCS

六、典型应用场景

• 石油化工：炼油厂、化工厂、储罐区大门防可燃气体扩散

• 喷漆房：阻隔漆雾外泄、保持洁净恒温

• 军工**：**库、推进剂厂房防温湿突变

• 制药洁净区：防交叉污染、维持正压

• 加油站：卸油口营业厅防油气外逸

• 粮食加工：面粉厂、饲料厂防尘防爆

七、安装与维护

• 安装：顶部水平校准，接电、接气即可运行；需预留 ≥200 mm 检修空间

• 维护：季度清洁叶轮、滤网；年度复测防爆面、电机绝缘、轴承润滑

八、认证与服务

• 防爆合格证、CCC、ATEX、IECEx、船级社 CCS 全套文件

• 7×24 h 远程诊断，48 h 现场响应，10 年备件共享

离心式防爆风幕机用“强劲离心气流”在危险区门口竖起一道**防爆墙，防爆、隔热、隔尘、防虫一步到位，安装高度 2~10 m 全覆盖，安全又节能。
